SDR- RADIO DEFINIDA POR SOFTWARE EA5AEL EXPERIENCIAS

Última actualización: Domingo 29 de Enero de 2017

En primer lugar aclarar que se trata de los SDR más baratos basado en los conocidos chips RTL2832U y R820T utilizados en los TDT USB a  los que se les ha acoplado un Oscilador Local para convertir las frecuencias a frecuencias de HF con up-down converter que normalmente es de 40Mhz, pudiendo ser de cualquier otra frecuencia según el fabricante.
Aquí os dejo un enlace para descargar el manual de éste SDR. La mayoría de los SDR USB son similares.
Manual de instalación SDR
El archivo de abajo es el dll que habrá que añadir en la carpeta de instalación si hemos elegido utilizar el HDSDR y otros programas si en el manual de instalación nos lo indica que hay que instalarlo, sino, seguramente es que ya lo incluyen.
>archivo ExtIO para HDSDR Versión 2017.2

Lo más sencillo será empezar con los software gratuitos y recomendados por el fabricante que son :
PROGRAMAS PARA SDR (RTL2832-R280T)
En este enlace encontrarás TODO lo necesario para instalarlo y los manuales y archivos completos.
MI OPINIÓN :

- SDRSHARP (Este software era gratuito y lo sigue siendo aunque lo comercializa SDRPLAY)
Instalar según el manual de instalación que sirve para cualquier chip RTL2832 y RT280T aplicando el zading (seguir manual descargado arriba).

 En las últimas versiones no funciona el escaner plugin anterior (versiones superiores a la 1337)y es el único que hasta la fecha  conozco con un escaner muy bueno).
Como las nuevas versiones el escaner no me ha    funcionado bien y la instalación de plugins como el FMSUITE me han dado algunos   problemas, he preparado este archivo comprimido con la última versión que a mi me   funciona bien.
Solo hay que descargarla, descomprimirla en cualquier ruta y ejecutar el sdrsharp.exe -está configurado para VHF y superiores a 28Mhz, para cambiar a HF hay que activar el oscilador y la casilla de Shift -40 000 000 Mhz
Adjunto aquí el enlace para descargar el programa.
Descagar éste:
SDRSHARP V1337+SCANNER (The best- el mejor y el único con escaner MUY BUENO Y gratuito).
La pena es que no dispone de filtros notch manuales como el HDSDR y que otros tienen solo en sus versiones de pago como SDR-UNO y la versión de pago de SDRSHARP que SDRPLAY está manipulando para al final convertirlo de pago (mi suposición).

-HDSDR. Lo mejor los filtros NOTCH seleccionares y lo peor es que no tiene escaner.

-SDR-CONSOLE V2- Gratuito, sin escaner pero muy bonito visualmente como el SDR-UNO con el STUDIO 1. Un anzuelo para que pongamos su versión V3 y acabemos pagando.

- SDR-CONSOLE V3 (ATENCIÓN) solo funciona durante 90 días de su instalación. El autor pide una donación. Al mismo autor....yo mismo ..le dí una donación y cuando vendió HAMRADIODeluxe se olvidó de mi. Añadirá lo que buscamos y no tenemos en otros como los filtros Notch y quizás el escaner.
-SDR-UNO. Como el SDR-CONSOLE esta destinado a ser un programa de pago. Lo instalamos gratuito pewro no nos muestra las funciones de NOTCH por ejemplo. Viene capado para que lo compremos si nos gusta y queremos mas. Maneja el STUDIO 1 y es bonito.
---------------------------------------------------------------------------------------------------
También abrí un tema al respecto del HDsdr en el foro de URE donde podíamos ayudarnos todos

>http://www.ure.es/foro/7-software/224397-sdr-software.html

El enlace siguiente os llevará a la página web PRINCIPAL software de SDR. Muy recomendada para toda información.
>http://www.rtl-sdr.com/big-list-rtl-sdr-supported-software/


RECOMIENDO EL SIGUIENTE ENLACE COMO GUÍA RÁPIDA PARA INSTALARLOS.
>http://www.rtl-sdr.com/rtl-sdr-quick-start-guide/


En mi caso empecé con este SDR de origen oriental:
Su precio oscila por los 50€.
No utiliza Oscilador Local y se configura para HF como Direct Sample "dissable" para VHF/UHF y como "Q Imput" para HF.
No lleva interruptor para el cambio de banda como otros dispositivos.

BONDADES DE ESTE SDR:
- Las bobinas de choque y filtrage son fácilmente reconocibles y sustituibles hechas con el típico hilo de cobre, en otros son conponentes SMD de superficie muy pequeñas.
La recepción es igual que en otros que he probado.
- Al ir montado sobre una caja de aluminio se refrigera mejor que otros. Ello afecta a la desviación de frecuencia en RX, lo que conocemos como "patinar" que en este SDR es menor que en otros. Del orden de 10ppm comparado con otros como DXPATROL que alcanzó hasta 71ºC y una desviación de hasta 30ppm.

BOBINAS:


DEFECTOS:
- No tener un interruptor para cambiar de banda y hacerlo por configuración de las salidas IQ.

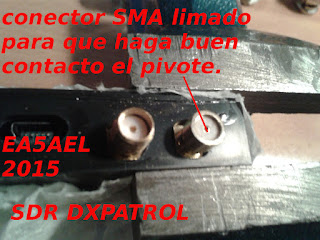

¡Ojo! La mayoría de conectores SMA macho que conectemos NO FUNCIONARÁN porqie el pivote cemtral del vivo no llegará al hembra al roscarlos a tope. La distancia es demasiado larga y hay que limar y rebajar la rosca para que llegue.
Ojo también con los convertidores SMA a PL que como yá comenté en anterior entrada de mi blog, suelen estar mal montados y tambie´n fallan. Aquí el articulo: >http://ea5ael.blogspot.com.es/2015/05/conectores-sma-macho-pl-hembra.html




OTRAS FOTOS DE COMO LO MONTAN Y COMO ES:


























SOBRE LOS DXPATROL.


Los he probado en sus 2 versiones MK2 y MK3.
Su precio oscila entre  80€ Y 120€. dependiendo también de su versión.
El Mk3 aún no lo he encontrado en ningún comercio español hasta la fecha, lo compré de Alemania. Si encontré y compré en España el MK2 .
 La diferencia visual y sin entrar en lo que el fabricante pueda decir respecto a las caracteristicas técnicas es que el MK3 utiliza puertos microUSB en vez de los MiniUSB del MK2. Pensado para uso en Smartphone agrega otro puerto para alimentarlo y en segundo puerto para datos con el móvil.
Internamente "parece" que el MK3 utiliza otro componentes  mejorados, al menos he constatado que las bobinas de choque son distintas.
Ambos SDR MK2 y MK3 me han funcionado perfectamente dentro de lo esperado en estos dispositivos y me he divertido mucho hasta que los he fundido.
Tengo que contaros que las desviaciones de frecuencia han sido mayores que en los orientales.
Probablemente al ir montados en una caja de plástico muy reducida seguramente pensada para facilitar su uso portable y con smartphone. Con la sonda del tester alcanzó 71ºc como se vé en la imagen.

Para no aburrirme me entretuve haciéndole un sistema de refrigeración con unos disipadores de ordenador de los usados para los microprocesadores y los coloque según las fotos reduciendo la desviacion típica que yo tenia de hasta 30ppm a 19ppm. (siempre por encima de 1,5Khz).

Así quedó y me funciona de maravilla.





 En la siguiente imagen se aprecia, además de la pasta térmica en los chips, las resistencias y diodos que conforman el atenuador de 3db que instalé tras haber fundido las bobinas de choque como explicaré más abajo.









Problemas que he tenido:


 Al transmitir con mi Icom 7410 en 40m. y utilizando como antena de RX para el SDR DXPATROL  las bobinas de filtro fueron fundidas como se puede apreciar en la siguiente foto.


Luego no tuve más remedio que puentearlo para seguir utilizandolo y para ello utilicé provisionalmente un cable azul.


Aprovechando que había fundido las bobinas y abierto el SDR un amigo con conocimientos en electrónica me aconsejó poner un atenuador de 3db. como el de el esquema.

Lo podéis ver montado dentro en las siguientes imágenes:




 Hice pruebas comparando la recepción en 40m. con el MK2 nuevo y con el MK3 sin las bobinas y no aprecié nada. Aquí se ve la diferencia.


Finalmente he optado por poner un relé que me pase la antena del SDR a masa cuando transmito con el Icom 7410 y utilizando la salida de SEND del equipo para activar los amplificadores. Para ello me asesoró mi amigo técnico en electrónica y utilizamos un optoacoplador 4N25GV que es el que tenía en este momento. Ahora cada vez que transmito evito insertar tanta RF en el receptor.


Para montar el relé he utilizado un viejo conmutador de antenas sacrificando una de las 4 salidas y quedó así. Con el optoacoplador 4N25GV  que tenía de los desguaces.


En los siguientes vídeos se ve como el HDSDR maneja el equipo ICOM 7410 bilateralmente.
Todo funciona Ok 100%.





Una vez que ya he cacharreado con estos SDR baratos, creo que ya es momento de dejar de gastar dinero con estos y ahorrar para pasar a adquirir y aprender con algún SDR de verdad.
Las últimas noticias son que ICOM se ha lanzado al ruedo con el ICOM 7300. Veremos que tal funciona.

Me reservo el derecho a modificar, añadir, borrar y lo que se me ocurra en este apartado sin avisar.
Es decir, añadiré cosas y modificaré según se me ocurra. 73.
